Ремень ГРМ — это высоконагруженное изделие. Он должен одновременно быть прочным, эластичным, термостойким, морозостойким и износостойким. Достичь такого сочетания свойств можно только с помощью сложной многокомпонентной смеси на основе специального каучука (чаще всего HNBR — гидрированный нитрильный каучук).
Процесс смешивания напоминает приготовление теста по строгому рецепту: порядок ввода ингредиентов, режимы температуры и времени контролируются компьютером в закрытом смесителе. Рассмотрим ключевые компоненты и их роль.
1. Антиоксиданты — защита от старения
Резина на воздухе постепенно разрушается под действием кислорода. Этот процесс ускоряется при нагреве, изгибах и трении. Особенно агрессивен озон (O₃) — он вызывает характерные мелкие трещины на растянутой стороне ремня.

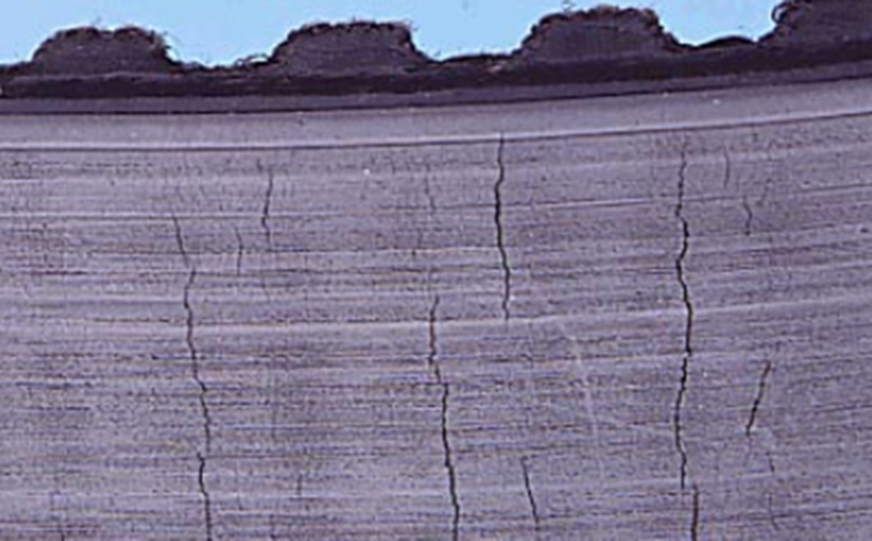

📷 На фото: пример низкотемпературного растрескивания тыльной поверхности ремня ГРМ.
Антиоксиданты вступают в реакцию с агрессивными частицами (свободными радикалами, озоном) и обрывают цепную реакцию окисления. Без них резина быстро теряет эластичность, становится хрупкой или липкой.
Кстати, солнечный свет — мощный катализатор окисления, поэтому резиновые изделия хранят в темноте.
2. Пластификаторы (мягчители) — эластичность на морозе и технологичность
Основная задача пластификаторов — обеспечить работу ремня при низких температурах (до −40°C и ниже). Сам по себе HNBR плохо сохраняет эластичность на холоде. Пластификаторы (чаще всего сложные эфиры) увеличивают подвижность полимерных цепей, «смазывая» их. В результате резина не становится хрупкой на морозе.
Вторая функция — улучшение переработки: смесь становится менее вязкой, лучше заполняет форму с зубьями, легче смешивается с наполнителями (сажа, оксид цинка и др.).
3. Ингибиторы подвулканизации — защита от преждевременного отверждения
В смесь закладывают вулканизующую систему (серу или пероксиды). При нормальной температуре она неактивна. Однако во время смешивания, экструзии или каландрования смесь нагревается и испытывает механические напряжения. Это может вызвать частичную вулканизацию раньше времени —подвулканизацию. Смесь становится непригодной к использованию.
Ингибиторы замедляют реакцию на технологических стадиях, но не мешают нормальной вулканизации при более высокой температуре в пресс-форме. Особенно важны для пероксидных систем.
4. Ускорители вулканизации — скорость и качество сшивания
Реакция каучука с серой сама по себе идёт очень медленно (часы) и требует высокой температуры. Ускорители (органические соединения, 0,5–2,5 массовой части на 100 частей каучука) резко ускоряют процесс — до нескольких минут.
📎 Подробнее о нитрильном каучуке и его вулканизации можно узнать в отдельной статье.
Кроме того, они улучшают структуру поперечных связей (образуются более гибкие моно- и дисульфидные связи вместо грубых полисульфидных). Это повышает прочность и эластичность вулканизата. Ускорители позволяют точно управлять временем начала и скоростью реакции — критично для заполнения формы.

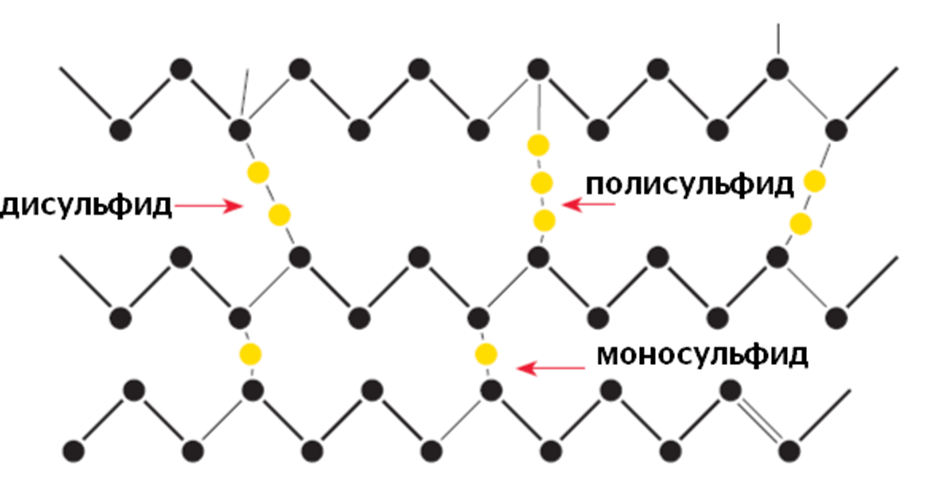

📷 На рисунке: типы поперечных связей в каучуке, отвержденным серой.
Важно: HNBR содержит полярные нитрильные группы, которые снижают реакционную способность по сравнению с натуральным каучуком, поэтому без ускорителей не обойтись.
5. Активаторы вулканизации — запуск работы ускорителей
Сами по себе ускорители малоактивны. Для их активации нужна пара: оксид цинка (ZnO) и стеариновая кислота. Они реагируют друг с другом, образуя стеарат цинка — вещество, которое взаимодействует с ускорителем и создаёт активный катализатор. Только после этого начинается эффективное образование поперечных «мостиков» между молекулами каучука.
Без активаторов вулканизация будет медленной и неполноценной, с большим количеством дефектов.
6. Упрочняющие наполнители — прочность и жёсткость
Зубья ремня испытывают высокие напряжения при зацеплении со шкивами. Чтобы зубья не срезались и не перескакивали, резина должна иметь высокий модуль упругости. Это достигается добавлением наполнителей, которые не просто заполняют объём, а активно взаимодействуют с полимерными цепями.
Технический углерод (сажа) — классический наполнитель. Его нано-частицы образуют в каучуке дополнительную физическую сетку (адсорбция цепей на активной поверхности). После вулканизации возникает двойная сетка: химическая (ковалентная) молекул каучука и физическая (наполнительная). Это резко повышает жёсткость, прочность, а также теплопроводность и электропроводность. Технический углерод дает ремню электропроводность. Статический заряд снимается с ремня, предотвращая искрение и радиопомехи.

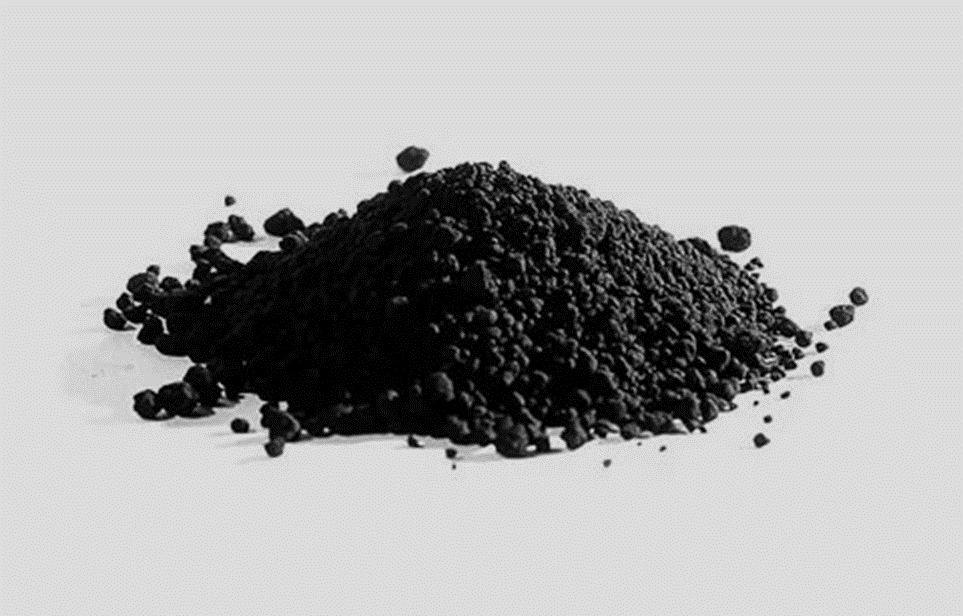

📷 На фото: технический углерод (сажа) в гранулах.
Кремнезем (SiO₂, silica) — современный наполнитель для высоконагруженных ремней. Он образует с HNBR более слабые и гибкие водородные связи, которые легче рвутся и восстанавливаются при деформации. Результат — сильное снижение гистерезисных потерь (внутреннего трения) и нагрева ремня. Это повышает КПД двигателя и ресурс ремня. Содержание silica — от 15 до 40 массовых частей на 100 частей каучука, но обязательно с использованием силановых связующих агентов.
Оптимальный вариант — комбинация сажи и кремнезема: сажа даёт базовую прочность и теплопроводность, silica снижает гистерезис и повышает износостойкость.
7. Арамидные волокна — армирование и остановка трещин
Когда увеличение доли наполнителя уже невозможно (ухудшается технологичность и морозостойкость), прибегают к армированию короткими волокнами. Чаще всего используют арамид — сверхпрочное, лёгкое, термостойкое волокно длиной 0,5–2,0 мм в количестве 2–20 частей на 100 частей каучука.

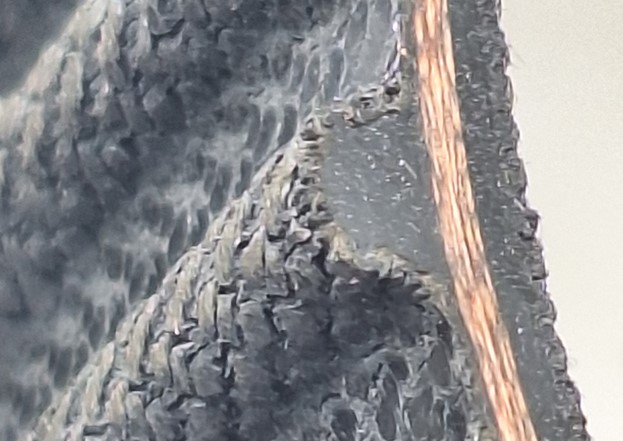

📷 На фото: даже с небольшим увеличением можно увидеть наличие волокон в зубьях ремня. Пример - ремень ГРМ Continental CT1028.
📎 Подробнее о применении арамида в качестве кордовых нитей агрегатных ремней можно узнать в отдельной статье.
При экструзии или каландровании волокна ориентируются вдоль направления движения ремня. Это создаёт микрокомпозит: волокна работают как арматура. В результате можно сделать ремень с более тонкой тыльной частью — снижается вес и гистерезисные потери при изгибе, шум не возрастает.
📎 Подробнее о создании резиновых смесей Continental можно узнать в отдельной статье.
📎 Подробнее о гистерезисных потерях в приводе ГРМ можно узнать в отдельной статье.
Важное открытие: волокна эффективно останавливают рост трещин (как высокотемпературных, так и низкотемпературных). Трещина, натыкаясь на волокно, перестаёт распространяться. Кроме того, в паре с пероксидной вулканизацией арамид позволяет достигать пиковых рабочих температур до 160–165°C.
📎 Подробнее о тыльной поверхности ремней ГРМ можно узнать в отдельной статье.
В качестве резюме
Каждый из описанных компонентов выполняет свою уникальную функцию, а вместе они образуют сложный композит, способный работать в экстремальных условиях моторного отсека. Понимание роли антиоксидантов, пластификаторов, вулканизующей группы, наполнителей и армирующих волокон — ключ к грамотной эксплуатации и разработке современных ремней
