Итак, обгонная муфта генератора (также называется муфтой свободного хода) — это деталь, которая устанавливается на валу автомобильного генератора.
Она нужна для
защиты от обратного вращения и
для гашения вибраций, вызванных неравномерным вращением коленвала.
Генератор приводится в движение ремнем от двигателя. Когда двигатель резко сбрасывает обороты (например, вы отпустили газ или переключили передачу), коленвал крутится медленнее, но массивный ротор генератора по инерции еще пытается сохранить высокую скорость. Обгонная муфта позволяет ротору генератора обгонять скорость движения ремня и плавно замедляться, а не дергаться вслед за двигателем.
Кроме того, современные двигатели (особенно дизели) работают с сильной неравномерностью (ацикличностью). В течение рабочего цикла, угловая скорость вращения коленвала то ускоряется, то замедляется. При сгорании топлива коленвал каждый раз получает мощный разгон. Эти удары передаются на ремень и дальше на генератор. Муфта гасит эти крутильные колебания.
Если бы муфты не было, все эти удары испытывали на себе приводной ремень и подшипники вала генератора.
Что будет, если муфта сломается?
Наиболее распространенная поломка муфты - «заклинивание» (она перестает проскальзывать). При этом вибрация от двигателя начинает убивать подшипники генератора, а ремень может быстрее изнашиваться, проскальзывая по шкивам и (часто) издавая свист.
Устройство обгонной муфты OAP

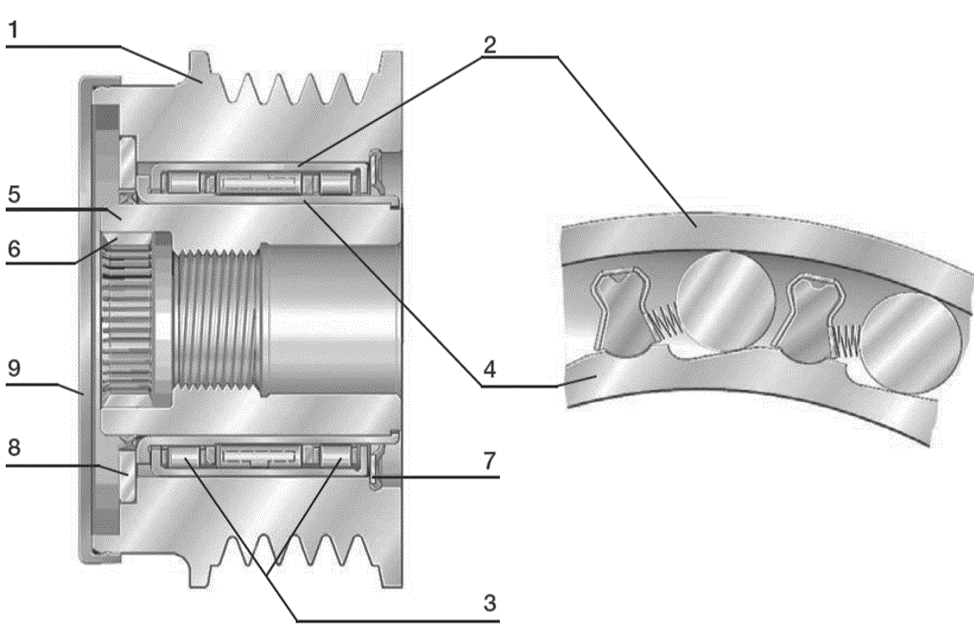

📷 на эскизе: устройство обгонной муфты OAP: 1. Ременный шкив. 2. Внешняя обойма. 3. Встроенный радиальный подшипник. 4. Внутренняя профилированная втулка. 5. Внутренняя обойма. 6. Насечка под монтажный инструмент. 7. Прокладка. 8. Упорная шайба с уплотнением. 9. Пластиковая крышка.
⚠
Работа муфты разрешена только с защитной пластиковой крышкой
Описанный выше OAP (Overrunning Alternator Pulley) – это наиболее типичный вариант.

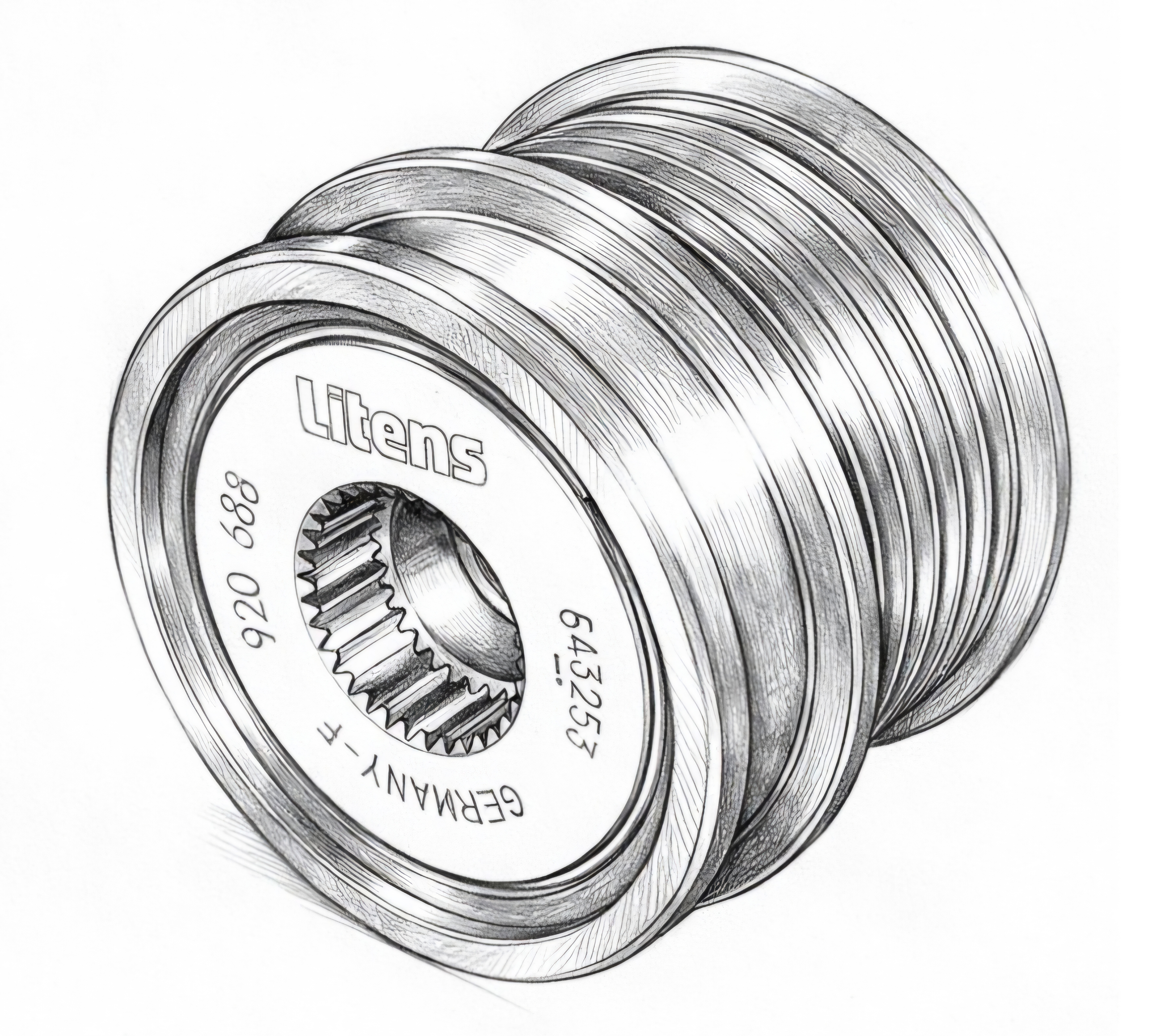

Встречаются и запатентованная разработка компании Litens Automotive - разъединяющая обгонная муфта генератора OAD (Overrunning Alternator Decoupler).
Помимо снижения вибрации за счет преднамеренного проскальзывания, OAD поглощает неравномерность вращения коленчатого вала, в результате чего приводной механизм работает еще более тихо и плавно. Это стало возможным благодаря встроенной торсионной пружине.
Методы проверки OAP и OAD немного отличаются.
Проверка работоспособности обгонной муфты
Проверить обгонную муфту генератора можно двумя основными способами: прямо на автомобиле (экспресс-диагностика) или со снятым ремнем/генератором (более точная проверка).
① Экспресс-тест на двигателе. Он поможет быстро заподозрить неладное.
Запустите двигатель и дайте ему поработать на холостых. Попросите помощника резко нажать на газ до 2500–3000 об/мин и сразу же выключить зажигание. В этот момент понаблюдайте за вращением ремня или шкива генератора. В идеале ремень должен остановиться почти мгновенно, а ротор генератора продолжить вращение по инерции еще 1–2 секунды.
Здесь была видна работа обгонной муфты — она позволила ротору генератора "обогнать" остановившийся ремень. Если ремень останавливается вместе с генератором рывком, то муфта, скорее всего, заклинила.
② Проверка демонтированной муфты OAP.
Этот способ более надежный. Удерживая пальцами внутреннюю обойму (фото 1 и 2 ниже) и попытайтесь провернуть внешнюю обойму в направлении вращения вала генератора. У исправной муфты она не будет поворачиваться.
Далее поверните наружную обойму против направления вращения генератора, удерживая внутреннюю. Внешняя обойма должна поворачиваться с небольшим усилием.

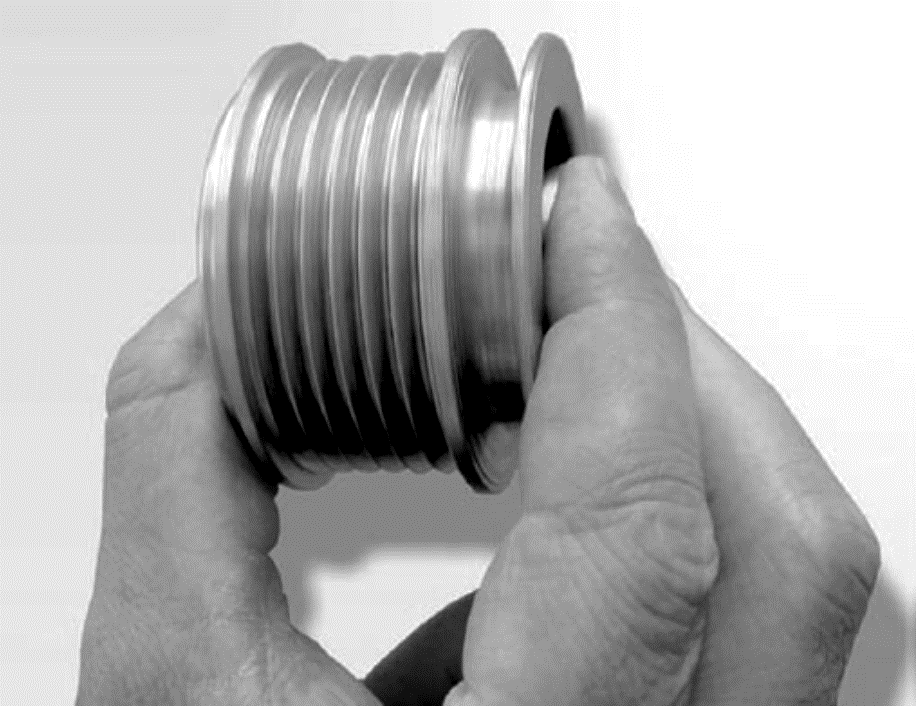

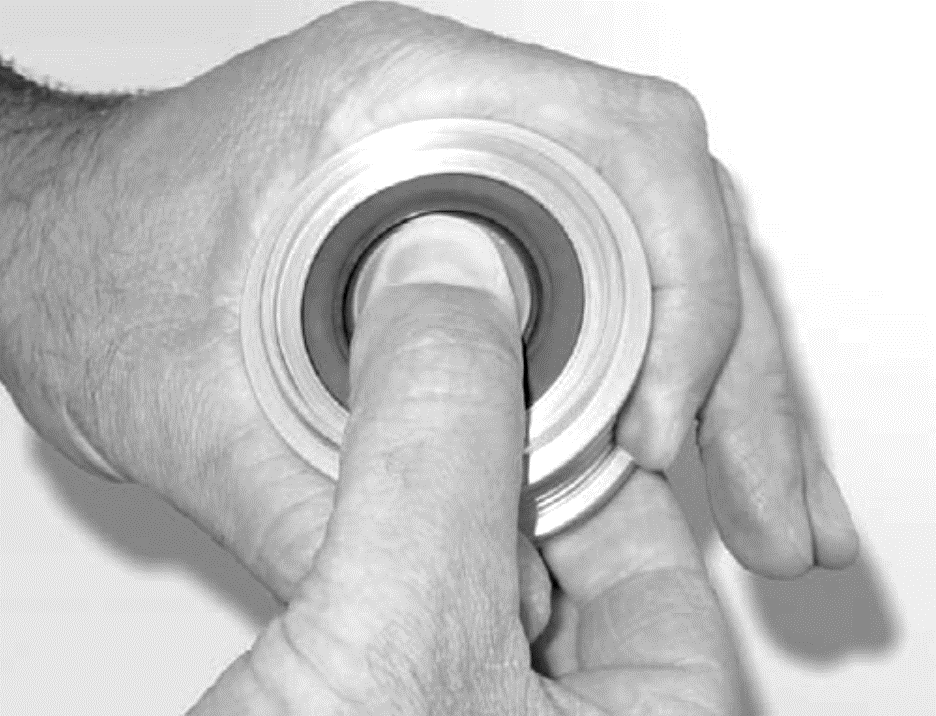

📷 на фото: проверка работоспособности демонтированной муфты генератора.
③ Проверка при помощи отвертки (для OAD).
Вставьте прочную отвертку или прут в отверстия шкива, чтобы заблокировать его. Попробуйте покачать отвертку вперед-назад. В исправной муфте с демпфером (тип OAD) вы должны почувствовать небольшое упругое сопротивление от пружины. Если ход жесткий или есть люфт — муфту пора менять.
④ Поведение ремня и натяжителя при работе.
Запустите двигатель и посмотрите на работу ремня и натяжного ролика. Если на холостых оборотах или при включении кондиционера ремень и ролик сильно вибрируют, "прыгают" — это верный признак износа или заклинивания муфты.
Регулярность замены
Производители INA и Litens бы советуют проверять состояние обгонной муфты каждые 80 000 км и заменять самое позднее через 120 000 км.
